鋁粉鋁沫壓餅機(jī)的模具如何選擇？

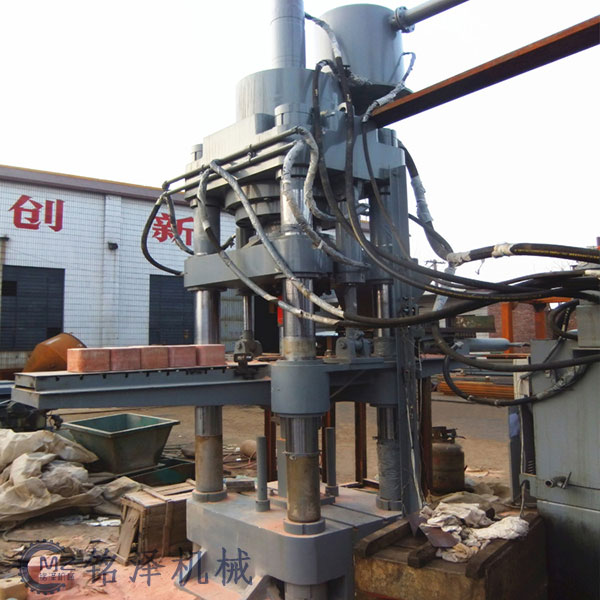

鋁粉鋁沫壓餅機(jī)通常采用液壓成型原理。壓塊機(jī)通過電機(jī)轉(zhuǎn)動帶動液壓泵工作，抽取油箱中的液壓油，經(jīng)液壓油管傳輸?shù)礁鱾€液壓油缸中，驅(qū)使液壓缸活塞桿做縱向運(yùn)動，壓縮模具中的鋁粉、鋁沫等物料，實(shí)現(xiàn)高壓成型，將松散的鋁粉鋁沫壓制成密度較高的餅塊。

鋁粉鋁沫壓餅機(jī)的模具如何選擇？

鋁粉鋁沫壓餅機(jī)的模具是決定壓餅質(zhì)量（密度、形狀、完整性）、生產(chǎn)效率及設(shè)備適配性的核心部件，選擇時需圍繞物料特性、生產(chǎn)需求、設(shè)備參數(shù)三大核心維度綜合判斷，避免因模具不匹配導(dǎo)致壓餅開裂、成型失敗或設(shè)備損耗。以下是具體選擇方法與關(guān)鍵考量點(diǎn)：

一、優(yōu)先匹配 “物料特性”：解決 “能不能壓成型” 的基礎(chǔ)

鋁粉 / 鋁沫的物理狀態(tài)差異（如粒度、含油率、松散度）直接影響模具的設(shè)計(jì)要求，需針對性選擇：

物料特性	模具選擇要點(diǎn)
粒度差異	- 細(xì)鋁粉（粒徑＜100 目）：需選內(nèi)壁光滑、無棱角的模具（如圓弧過渡型腔），避免細(xì)粉嵌塞導(dǎo)致脫模困難； - 粗鋁沫 / 鋁屑（粒徑＞50 目）：需選型腔深度稍大、進(jìn)料口寬的模具，確保粗物料能均勻填充，防止局部壓實(shí)不足。
含油率高低	- 高含油（油分＞5%）：需選帶導(dǎo)油孔的模具（在型腔底部或側(cè)壁設(shè) Φ2-5mm 小孔），壓制成型時同步排出油分，避免油膜影響物料結(jié)合力，導(dǎo)致餅塊松散； - 低含油 / 無油：可選無導(dǎo)油孔的密封型腔模具，靠物料自身金屬鍵結(jié)合，提升餅塊密度。
物料濕度	- 潮濕鋁粉（含水率＞3%）：需選耐銹蝕材質(zhì)模具（如不銹鋼 304 或表面鍍鉻處理），防止模具內(nèi)壁生銹污染物料；同時型腔需做 “疏水處理”（如噴涂特氟龍），避免物料黏連。

二、緊扣 “生產(chǎn)需求”：匹配 “要壓成什么樣” 的目標(biāo)

根據(jù)下游應(yīng)用（如熔煉回收、運(yùn)輸存儲）對壓餅的形狀、尺寸、密度要求，選擇對應(yīng)模具參數(shù)：

1. 模具型腔形狀：適配壓餅用途

不同形狀的餅塊對應(yīng)不同的存儲、熔煉效率，常見選型如下：

1. 圓形餅：優(yōu)勢是 “受力均勻、脫模易”，適合中小型壓餅機(jī)（壓力＜200 噸），餅塊直徑通常選 Φ80-200mm，厚度 15-30mm，便于堆疊存儲；
2. 方形 / 矩形餅：優(yōu)勢是 “空間利用率高”（堆疊無間隙），適合大型壓餅機(jī)（壓力＞300 噸），常見尺寸為 200×150mm、300×200mm，厚度 20-40mm，尤其適合批量運(yùn)輸；
3. 異形餅：如帶凹槽、通孔的餅塊（用于掛裝或快速散熱），需定制模具，且需確認(rèn)設(shè)備是否支持 “異形脫模”（如配備頂出桿或抽芯結(jié)構(gòu)）。

2. 模具尺寸：平衡 “效率與密度”

1. 型腔容積：需根據(jù) “單次投料量” 計(jì)算（投料量 = 型腔容積 × 鋁粉松散密度，鋁粉松散密度約 1.1-1.3g/cm³），例如：若單次投料 500g，可選型腔容積約 400cm³（Φ120mm×35mm）的模具；
2. 厚度控制：餅塊厚度不宜過?。ǎ?0mm 易碎裂）或過厚（＞50mm 易中心壓實(shí)不足），通常建議 “厚度：直徑 / 邊長 = 1:5~1:8”（如 Φ100mm 的餅，厚度 15-20mm）。

3. 模具硬度與抗壓性：匹配壓餅密度要求

1. 若需高密餅塊（密度＞2.0g/cm³，用于直接熔煉）：需選高硬度模具（材質(zhì)硬度 HRC55 以上，如 Cr12MoV 模具鋼），型腔內(nèi)壁需拋光（粗糙度 Ra≤0.8μm），確保高壓下模具不變形，壓餅表面光滑；
2. 若需普通密度餅塊（密度 1.5-1.8g/cm³，僅用于存儲）：可選中等硬度模具（如 45# 鋼表面淬火，HRC40-45），成本更低，滿足基礎(chǔ)成型需求。

三、嚴(yán)格適配 “設(shè)備參數(shù)”：避免 “裝不上、用不了” 的問題

模具必須與壓餅機(jī)的壓力、開口高度、行程匹配，否則會導(dǎo)致設(shè)備過載或模具損壞：

1. 匹配設(shè)備額定壓力：

模具的 “抗壓強(qiáng)度” 需≥設(shè)備額定壓力（通常模具抗壓余量預(yù)留 20%）。例如：設(shè)備額定壓力 315 噸，需選抗壓≥380 噸的模具（材質(zhì)選 Cr12MoV 或 H13 熱作模具鋼）；若用 45# 鋼模具（抗壓約 250 噸），會導(dǎo)致模具型腔凹陷、開裂。

2. 匹配設(shè)備開口高度與行程：
4. 1. 模具總高度（上模 + 下模 + 型腔深度）≤設(shè)備 “最大開口高度”（設(shè)備可容納的模具 + 物料總高度）；
   2. 模具 “型腔深度”≤設(shè)備 “有效行程”（活塞桿可壓縮的距離）的 70%（預(yù)留脫模空間），例如：設(shè)備有效行程 100mm，模具型腔深度建議≤70mm，避免活塞桿行程不足導(dǎo)致壓餅未成型。
   3. 匹配模具安裝接口：

模具需與設(shè)備 “工作臺安裝孔” 尺寸一致（如螺栓孔直徑、間距），常見接口為 M16-M24 螺栓固定，或 T 型槽連接（大型模具），需提前確認(rèn)設(shè)備工作臺尺寸（如 600×600mm、800×800mm），避免模具無法固定。

四、關(guān)注 “模具材質(zhì)與工藝”：決定 “能用多久” 的關(guān)鍵

不同材質(zhì)的模具在壽命、耐磨損性上差異極大，需根據(jù) “使用頻率” 選擇：

模具材質(zhì)	硬度（HRC）	適用場景	使用壽命（按壓餅次數(shù)計(jì)）	優(yōu)勢	注意事項(xiàng)
Cr12MoV 模具鋼	58-62	高頻率生產(chǎn)（日均＞1000 次）、高密壓餅	10 萬 - 15 萬次	耐磨損、抗變形	需定期潤滑（用高溫黃油），避免干摩擦
H13 熱作模具鋼	48-52	含油 / 潮濕物料、中頻率生產(chǎn)（日均 500-1000 次）	8 萬 - 12 萬次	耐銹蝕、韌性好	不可用于強(qiáng)酸環(huán)境
45# 鋼（淬火）	40-45	低頻率生產(chǎn)（日均＜500 次）、普通密度壓餅	3 萬 - 5 萬次	成本低、易加工	需定期拋光內(nèi)壁，防止黏料
不銹鋼 304	18-22	食品級鋁粉（如藥用鋁粉）、高潔凈需求	5 萬 - 8 萬次	無銹蝕、無污染	抗壓強(qiáng)度低，不可用于高壓設(shè)備

五、其他實(shí)用選型建議

1. 優(yōu)先選 “可更換型腔” 模具：若需生產(chǎn)多種尺寸的壓餅，可選擇 “模架 + 可拆卸型腔” 的組合式模具（僅更換型腔，無需更換整個模架），降低成本；
2. 確認(rèn)脫模設(shè)計(jì)：模具需帶 “脫模斜度”（通常 1°-3°），或配備頂出桿 / 脫模板，避免壓餅卡在型腔中（尤其細(xì)鋁粉易黏連，脫模斜度需稍大）；
3. 索要 “模具檢測報(bào)告”：正規(guī)廠家需提供模具的 “硬度檢測、尺寸精度（如型腔公差 ±0.1mm）、抗壓測試” 報(bào)告，避免采購劣質(zhì)模具（如型腔壁厚不均，導(dǎo)致壓餅密度偏差）。

總之，鋁粉鋁沫壓餅機(jī)模具的選擇邏輯是：先看物料能不能適配，再看需求能不能滿足，最后看設(shè)備能不能兼容，同時兼顧材質(zhì)壽命與成本，才能實(shí)現(xiàn) “成型穩(wěn)定、效率高、模具耐用” 的生產(chǎn)目標(biāo)。

分享一些鋁粉鋁沫壓餅機(jī)模具的維護(hù)和保養(yǎng)方法

鋁粉鋁沫壓餅機(jī)模具的維護(hù)與保養(yǎng)是延長其使用壽命（可延長 30%-50%）、保證壓餅質(zhì)量穩(wěn)定性（避免密度偏差、開裂、黏模）的關(guān)鍵環(huán)節(jié)。需結(jié)合模具材質(zhì)特性、使用場景（如含油 / 潮濕鋁粉）及設(shè)備運(yùn)行規(guī)律，建立 “日常清潔 - 定期檢查 - 專項(xiàng)維護(hù) - 長期防護(hù)” 的全周期管理體系，具體方法如下：

一、日常維護(hù)：每次使用后必做，預(yù)防 “小問題積成大故障”

日常維護(hù)的核心是清除殘留物料、避免腐蝕與磨損，需在每次生產(chǎn)結(jié)束后（或換批生產(chǎn)前）完成，耗時僅 5-10 分鐘，卻能大幅減少模具損耗：

1. 徹底清潔模具型腔與接觸面
2. 1. 工具選擇：優(yōu)先用軟質(zhì)清潔工具（如尼龍刷、無塵布、專用銅刮刀），嚴(yán)禁用鋼絲刷、硬鐵片（會劃傷模具內(nèi)壁，導(dǎo)致后續(xù)黏模）；
   2. 清潔重點(diǎn)：
      1. 型腔內(nèi)部：清除殘留的鋁粉 / 鋁沫（尤其細(xì)粉易嵌塞在型腔邊角、導(dǎo)油孔 / 排氣孔內(nèi)），若有黏連物料，可蘸取少量中性脫模劑（如硅基脫模劑） 軟化后擦拭，避免硬刮；
      2. 上下模接觸面：清除散落的鋁粉（防止合模時鋁粉被擠壓，造成模具表面壓痕或錯位）；
      3. 導(dǎo)油孔 / 排氣孔：用 Φ1-3mm 的銅絲或?qū)Ｓ猛ㄡ樖柰ǎㄈ舳氯?，會?dǎo)致壓餅時油分 / 氣體排不出，出現(xiàn)鼓包、松散）。
3. 清潔后及時潤滑，減少摩擦損耗
4. 1. 潤滑部位：模具導(dǎo)柱 / 導(dǎo)套（若有導(dǎo)向結(jié)構(gòu)）、脫模頂桿（若配備）、安裝螺栓連接處；
   2. 潤滑劑選擇：
      1. 普通工況（無油 / 低油鋁粉）：用高溫鋰基潤滑脂（耐溫 - 20℃~120℃） ，薄薄涂抹一層即可（避免過多潤滑脂混入鋁粉，影響壓餅純度）；
      2. 高油 / 潮濕鋁粉工況：用抗油污型潤滑脂（如聚脲脂潤滑脂），防止油污稀釋潤滑劑導(dǎo)致潤滑失效；
   3. 禁忌：嚴(yán)禁用機(jī)油、柴油等液態(tài)潤滑劑（易滲透到型腔，污染物料且增加黏模風(fēng)險(xiǎn)）。
5. 短期存放防護(hù)（1-3 天不使用）
6. 1. 清潔潤滑后，在模具型腔內(nèi)壁噴涂一層薄層防銹油（如硬膜防銹油） ，或覆蓋無塵保鮮膜，避免空氣中的水分 / 灰塵接觸模具，尤其潮濕環(huán)境（如南方雨季）需加強(qiáng)防護(hù)；
   2. 將模具從設(shè)備上拆下時，需水平放置在專用托盤上（墊軟布），避免型腔朝下受壓或磕碰邊角。

二、定期維護(hù)：按使用頻率執(zhí)行，解決 “隱性損耗”

定期維護(hù)需根據(jù)模具使用頻率（如日均壓餅次數(shù)）制定周期，核心是檢查模具精度、修復(fù)微小損傷，避免問題擴(kuò)大導(dǎo)致模具報(bào)廢：

1. 常規(guī)檢查（建議每周 1 次，或每壓餅 5000 次）

用 “目視 + 工具檢測” 結(jié)合，重點(diǎn)排查以下 6 項(xiàng)：

1. 型腔內(nèi)壁狀態(tài)：目視檢查是否有劃痕、凹陷、黏模殘留（若有淺劃痕，可用 800-1200 目細(xì)砂紙蘸水輕輕打磨拋光，恢復(fù)光滑度）；
2. 尺寸精度：用卡尺測量型腔的直徑 / 邊長、深度（對比初始尺寸，若偏差超過 ±0.2mm，需調(diào)整或修復(fù)，否則壓餅尺寸會超標(biāo)）；
3. 脫模結(jié)構(gòu)：檢查頂出桿是否靈活（手動推動頂出桿，無卡頓為正常），若卡頓，需拆解清潔并重新潤滑，必要時更換頂出桿密封圈；
4. 導(dǎo)油孔 / 排氣孔：除日常疏通外，定期用壓縮空氣（0.4-0.6MPa）反向吹氣，徹底清除孔內(nèi)深層積粉；
5. 安裝螺栓：檢查模具與設(shè)備工作臺的連接螺栓是否松動（若松動，會導(dǎo)致合模時模具錯位，壓餅出現(xiàn)飛邊或密度不均），需用扭矩扳手按額定扭矩（如 M20 螺栓扭矩 50-60N?m）緊固；
6. 硬度與磨損：用洛氏硬度計(jì)抽檢模具表面硬度（如 Cr12MoV 模具硬度低于 HRC55 時，需評估是否繼續(xù)用于高壓生產(chǎn)，避免型腔變形）。

2. 深度維護(hù)（建議每月 1 次，或每壓餅 2 萬次）

1. 徹底拆解清潔：將模具拆解為上模、下模、型腔鑲件（若為組合式模具），用中性清洗劑（如超聲波清洗液） 浸泡 10-15 分鐘（針對頑固油污 / 積粉），再用清水沖洗后烘干；
2. 型腔拋光修復(fù)：若型腔內(nèi)壁粗糙度增加（如 Ra＞1.6μm，表現(xiàn)為壓餅表面粗糙、易黏模），用拋光機(jī)配合羊毛輪 + 金剛石拋光膏（粒度 3-5μm）進(jìn)行鏡面拋光，恢復(fù)至初始粗糙度（Ra≤0.8μm）；
3. 密封件更換：若模具帶導(dǎo)油 / 排氣密封結(jié)構(gòu)（如 O 型圈），需定期更換（建議每 2-3 個月），避免密封失效導(dǎo)致油分 / 氣體泄漏；
4. 精度校準(zhǔn)：將模具安裝到設(shè)備上后，進(jìn)行 “空壓測試”（無物料狀態(tài)下合模施壓至額定壓力的 80%），檢查合模是否對齊（若上下模錯位超過 0.1mm，需調(diào)整設(shè)備工作臺或模具定位銷）。

三、專項(xiàng)維護(hù)：針對特殊工況的 “精準(zhǔn)防護(hù)”

若處理的鋁粉 / 鋁沫含油率高（＞5%）、潮濕（含水率＞3%）或含雜質(zhì)（如細(xì)小鋁屑、灰塵），需額外增加專項(xiàng)維護(hù)，避免模具腐蝕、堵塞：

1. 高油 / 高雜質(zhì)物料：加強(qiáng)清潔頻率
2. 1. 每次生產(chǎn)間隔 1-2 小時，用壓縮空氣吹掃型腔和導(dǎo)油孔（防止油污 + 鋁粉混合固化，難以清除）；
   2. 每日生產(chǎn)結(jié)束后，用酒精棉片擦拭型腔內(nèi)壁（酒精可溶解殘留油污，且揮發(fā)快無殘留），再噴涂防銹油。
3. 潮濕 / 腐蝕性物料：強(qiáng)化防銹處理
4. 1. 選擇不銹鋼 304 或表面鍍鉻的模具時，每次清潔后需用熱風(fēng)槍（溫度 50-60℃）烘干模具水分，再涂抹防銹脂（如鈣基防銹脂） ；
   2. 若模具出現(xiàn)輕微銹蝕（表面點(diǎn)狀銹跡），需立即用 1000 目砂紙打磨除銹，再用防銹油密封，避免銹蝕擴(kuò)散。
5. 粗鋁沫 / 鋁屑：保護(hù)型腔邊角
6. 1. 粗鋁沫（粒徑＞50 目）易撞擊型腔邊角，導(dǎo)致邊角磨損，可在型腔入口處粘貼耐磨合金貼片（如鎢鋼片） ，或定期檢查邊角磨損情況，及時補(bǔ)焊修復(fù)（用模具鋼焊條，焊接后需重新拋光）。

四、長期存放維護(hù)：閑置超過 1 個月的 “全面防護(hù)”

若模具長期閑置（如停產(chǎn)、更換型號），需做好 “防腐蝕、防變形” 處理，避免再次使用時無法正常工作：

1. 徹底清潔與干燥：按深度維護(hù)標(biāo)準(zhǔn)拆解清潔，確保無任何物料殘留、水分，烘干后冷卻至室溫；
2. 全面防銹：在模具所有表面（包括型腔、導(dǎo)柱、螺栓孔）均勻涂抹厚層防銹油（如凡士林 + 防銹劑混合） ，或用防銹紙包裹模具整體；
3. 合理存放：
   1. 垂直放置：若為平板模具，可垂直靠在專用支架上（避免型腔受壓變形）；
   2. 水平放置：若為深型腔模具，需在型腔內(nèi)填充泡沫塊（防止型腔塌陷），再水平放置在干燥、通風(fēng)的倉庫（溫度 5-30℃，濕度＜60%），遠(yuǎn)離酸堿、水汽源；
4. 定期檢查：閑置期間每 1-2 個月檢查 1 次，若發(fā)現(xiàn)防銹油干裂或倉庫濕度超標(biāo)，需重新清潔并補(bǔ)充防銹處理。

五、常見故障應(yīng)急處理：減少停機(jī)時間

維護(hù)過程中若遇到突發(fā)問題，需及時處理，避免模具進(jìn)一步損壞：

常見故障	可能原因	應(yīng)急處理方法
壓餅黏模，無法脫模	型腔內(nèi)壁粗糙 / 無潤滑；殘留油污	1. 停止設(shè)備，用銅刮刀輕輕分離壓餅（禁止硬撬）； 2. 清潔型腔后噴涂脫模劑； 3. 若頻繁黏模，立即拋光型腔。
導(dǎo)油孔堵塞，壓餅鼓包	積粉固化；油分結(jié)塊	1. 用細(xì)銅絲疏通，配合壓縮空氣反向吹氣； 2. 若堵塞嚴(yán)重，拆解模具后用超聲波清洗導(dǎo)油孔。
模具合模錯位，壓餅飛邊	安裝螺栓松動；定位銷磨損	1. 停機(jī)檢查螺栓，按額定扭矩緊固； 2. 更換磨損的定位銷（確保定位精度 ±0.05mm）。
型腔凹陷，壓餅尺寸變小	模具硬度不足；長期超壓使用	1. 停止使用該模具，更換高硬度模具； 2. 若凹陷輕微，可通過補(bǔ)焊 + 拋光修復(fù)（僅適用于模具鋼材質(zhì)）。

總結(jié)：維護(hù)核心原則

鋁粉鋁沫壓餅機(jī)模具的維護(hù)需遵循 “預(yù)防為主、精準(zhǔn)施策”：

1. 日常清潔潤滑是基礎(chǔ)，避免 “小臟污” 變成 “大磨損”；
2. 定期檢查修復(fù)是關(guān)鍵，及時發(fā)現(xiàn)微小損傷，降低報(bào)廢風(fēng)險(xiǎn)；
3. 特殊工況需針對性防護(hù)，避免腐蝕、堵塞等隱性問題；
4. 長期存放需做好防銹，確保模具 “隨時能用”。

通過規(guī)范維護(hù)，不僅能將模具壽命從 3-5 萬次延長至 10-15 萬次（Cr12MoV 模具），還能保證壓餅合格率穩(wěn)定在 98% 以上，降低生產(chǎn)成本與設(shè)備停機(jī)時間。
